超后摩尔时代的3D基石——TSV
一、 TSV的基本概念
穿透硅通孔（TSV）技术作为三维集成电路实现芯片堆叠与互连的基石，其核心在于利用垂直贯穿硅基板的导电通道构建电气连接。这一机制不仅大幅缩短了信号传输路径、提升了数据传输速率，更凭借极高的堆叠密度与最短的互连距离，确立了其在先进封装领域的显著技术优势。
二、 TSV的工作原理
TSV 技术的核心原理依托于硅基深孔刻蚀工艺，首先利用精密手段在硅片中构建微细穿孔，随后通过填充铜、钨或多晶硅等导电介质形成稳固的电气通路。这一创新彻底打破了传统平面水平布线的局限，通过建立最短路径的垂直互连，实现了不同芯片层之间或芯片内部电路的高效连接，从而根本性地重塑了芯片的信号传输模式。这些贯穿芯片全厚度的通孔，如同立体的电气桥梁，高效地完成了不同芯片层级之间或芯片内部电路的深度互联。
三、 TSV对于先进封装的意义

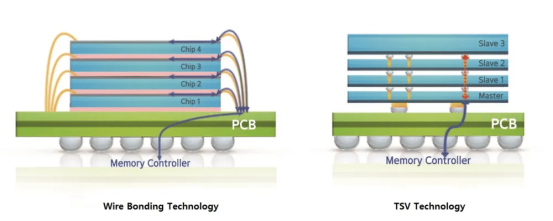

在传统的芯片封装中，互连方式以水平排布为主。这意味着各个功能芯片需要分散布置在基板上，导致系统的整体占用面积会随着功能的增加而显著扩大。
硅通孔（TSV）技术的出现，打破了这一平面限制，使得芯片的三维垂直堆叠成为可能。通过这种立体集成的方式，多个芯片可以在垂直方向上叠加，从而极大地节省了宝贵的基板空间。
因此，采用TSV技术的先进封装展现出了以下核心优势：
1. 性能与功耗的突破
极致的互连效率：TSV提供了最短的垂直电气连接路径，相比传统引线键合，信号传输距离大幅缩短。这不仅带来了极高的数据传输带宽和更低的延迟，还因电阻和电容的降低而显著减少了功耗。
2. 系统尺寸的微型化
超高集成密度：通过“向上生长”的3D堆叠策略，TSV技术将原本平铺的芯片立体化整合，使得电子设备的体积得以大幅缩减，完美契合了现代电子产品轻薄短小的设计趋势。
3. 异质集成的灵活性
超越单一工艺限制：TSV允许将不同制程、不同功能的裸片（如逻辑芯片、存储器、传感器等）集成在同一个封装体内。这种“混搭”能力实现了系统层面的最佳性能与成本平衡，是延续摩尔定律的关键路径之一。
四、 TSV技术面临的挑战
TSV（硅通孔）技术虽然是实现3D封装和高性能计算的关键，但正如我们之前讨论的，要在微米甚至纳米尺度上“穿针引线”，面临着极高的制造难度和物理极限挑战。
结合当前的行业现状，TSV技术面临有四大核心挑战：
1. 制造工艺的“高深宽比”难题
随着芯片对集成度要求的提高，TSV孔径越来越小（向5μm甚至更小演进），而深度却需要保持一定水平以穿透芯片，这导致深宽比（Aspect Ratio）急剧上升。
刻蚀困难：在极窄的孔内进行深硅刻蚀（DRIE）时，很难保证孔壁垂直且光滑。如果孔口出现“收口”或侧壁粗糙，会直接影响后续薄膜的附着力。
薄膜沉积瓶颈：在深孔内壁均匀涂覆绝缘层、阻挡层和种子层非常困难。特别是物理气相沉积（PVD）工艺，往往难以将材料“送”到深孔底部，导致底部覆盖不连续，进而引发断路风险。
2. 填充缺陷与空洞风险
TSV的金属填充（通常是铜电镀）要求必须是从底部向上完美生长（Bottom-up fill）。
空洞（Voids）：由于孔深且窄，电镀液中的添加剂难以扩散到孔底，或者电流分布不均，极易在填充过程中形成气泡或空隙。这些微小的空洞会导致电阻升高，甚至在后期使用中因为电迁移而断裂，造成芯片失效。
检测困难：这些缺陷通常被包裹在金属内部，传统的无损检测手段很难发现，需要依赖高精度的X-ray或超声波扫描。
3. 机械应力与“禁入区”
这是TSV最令人头疼的物理特性之一。
热膨胀系数不匹配：TSV内部填充的是铜（热膨胀系数约17 ppm/℃），而外部是硅（热膨胀系数约2.8 ppm/℃）。当芯片发热或经历温度变化时，铜柱会比硅膨胀得更厉害，从而对周围的硅晶格产生巨大的机械应力。
晶体管性能受损：这种应力会改变硅原子的排列，影响载流子迁移率，导致附近的晶体管开关速度变慢甚至失效。因此，必须在TSV周围划定一块“禁入区”，禁止放置任何有源电路。这不仅浪费了宝贵的硅片面积，也限制了TSV密度的进一步提升。
4. 散热管理的“热墙”
虽然铜本身导热性好，但在3D堆叠结构中，TSV阵列有时会变成散热的阻碍。
热积聚：多层芯片堆叠后，中间层的热量很难散发出去。如果TSV布局过密，反而可能增加垂直方向的热阻，形成“散热压力锅”效应，导致芯片温度过高，影响可靠性和寿命。
权衡取舍：为了解决这个问题，工程师们正在探索使用更大直径的TSV来辅助散热，但这又会占用更多布线空间，是一个复杂的博弈过程。
总结：TSV面临的主要矛盾
|
挑战领域 |
核心矛盾 |
后果 |
|---|---|---|
|
几何结构 |
孔径微缩vs深度保持 |
深宽比过高导致刻蚀和镀膜不均 |
|
材料物理 |
铜的高膨胀vs硅的低膨胀 |
产生机械应力，需预留“禁入区”，降低集成密度 |
|
工艺良率 |
快速填充vs无缺陷 |
容易产生空洞，导致电气连接失效 |
尽管面临这些挑战，业界也在通过混合键合、新型填充材料以及应力缓冲结构等创新手段逐一攻克。TSV技术正是在不断解决这些“不可能”的过程中，支撑起了如今AI芯片的算力大厦。
五、 TSV的应用领域
TSV技术主要通过三种封装形式发挥作用，每种形式都对应着不同的应用需求：
2.5D中介层封装 (Interposer)
原理：TSV被用于制造一块硅“中介层”，这块中介层就像一个高密度布线板，平放在基板上。多个芯片（如CPU、GPU）并排安装在这块中介层上，通过中介层内部的TSV进行高速互连。
代表技术：台积电的CoWoS技术就是典型代表。
主要用途：用于将高性能逻辑芯片与高带宽存储器（HBM）集成在一起，是人工智能和高性能计算的基石。
3D IC封装

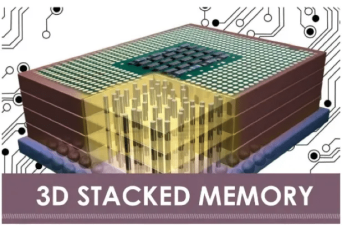

原理：这是最纯粹的垂直堆叠。TSV直接穿过芯片本身，让一个芯片可以像搭积木一样直接堆叠在另一个芯片之上，实现最短的垂直互连。
主要用途：这种形式对提升存储器的容量和带宽效果最为显著，是实现超高密度集成的关键。
3D晶圆级芯片尺寸封装（3D WLCSP）
原理： 采用TSV技术实现芯片级的三维堆叠，通常用于传感器等器件。其特点是TSV的深宽比较小，更侧重于成本控制和小型化。
主要用途： 广泛应用于各类微型传感器的集成，如图像传感器、指纹识别模块等。
六、 TSV的未来发展
TSV技术的未来发展，并非沿着单一的技术路线前进，而是呈现出一种看似矛盾实则必然的双向演进格局。一方面，为了追求极致的集成密度，技术向纳米级微缩；另一方面，为了满足AI等应用的极限性能需求，又出现了向更大尺寸发展的趋势。
路径一：向纳米级微缩，追求极致密度
这条路径的核心目标是在有限的空间内塞入更多的互连通道，主要服务于芯片背面供电、高密度传感器等对空间和功耗极度敏感的场景。
尺寸演进 ：TSV的尺寸正从微米级（μm）向纳米级（nm）演进。例如，在2nm及以下的先进工艺中，直径不足100nm的纳米TSV（nTSV）被用于构建芯片背面的电力传输网络（PDN）。这种设计可以释放芯片正面的布线资源，并最高可降低30%的功耗。
技术挑战与突破： 随着孔径缩小、深宽比攀升至20:1甚至更高，制造工艺面临巨大挑战，尤其是在高深宽比通孔内进行无空洞的铜填充。为此，业界正在引入原子层沉积（ALD）等更精密的工艺来确保薄膜的均匀性。同时，为了解决微缩带来的严重应力问题，中国科研团队已创新性地提出了“类橄榄球”状的空心TSV结构，能在实现高密度的同时有效释放应力。
路径二：向大尺寸发展，满足高性能算力
与“越小越先进”的传统认知不同，面向AI和高性能计算（HPC）的TSV技术正走向“越大越好”的反潮流之路。传统的5-10μm直径TSV已难以满足下一代算力对电流、散热和带宽的苛刻要求。
更大的TSV拥有更大的横截面积，能够承载更大电流、降低电阻损耗，并能像更高效的热管一样将堆叠芯片内部的热量快速导出，是支撑未来超级计算机和大型AI模型训练稳定运行的关键。
未来展望：融合与拓展
除了尺寸上的双向演进，TSV技术的未来还将呈现以下趋势：
与混合键合（Hybrid Bonding）深度融合
未来的先进封装将不再单纯依赖TSV，而是将其与混合键合技术相结合。混合键合能实现超精细间距的铜-铜直接互联，与TSV协同工作，将进一步提升互连密度和信号传输效率，为芯粒（Chiplet）架构提供更强大的支持。
